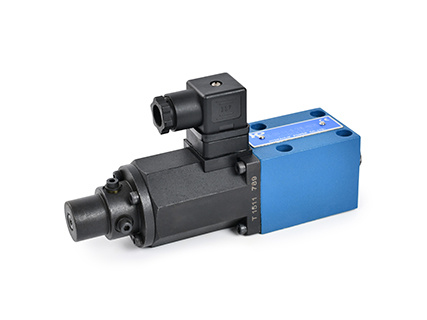

不带位置反馈直动式比例压力导阀
不带位置反馈直动式比例压力导阀

不带位置反馈直动式比例压力导阀

1.叠加式比例减压阀减少了装置和安装空间 2.不需要特殊安装技能而且很快和方便地增加或者改变液压油路 3.对系统内的压力与输入电流成比例快速进行减压控制 4.适用于机床的夹持相关装置，由于具有溢流功能，可以达到快速响应的性能

PDF下载

产品描述

ER

-G

01

-0

-L

- 11

- S016

- PN

T15

1

2

3

 4

 5

 6

 7

8

9



1- 比例式压力控制阀
2- 安装方式 板式安装
3- 公称通径 01:3通径
4- 调压范围 0:*-50bar;1:*-70bar;2:*-160ba;3:*-250bar
5- 线圈位置 L:阀体安装孔距32.5侧(b侧,标准品);R:阀体安装孔距31侧(a侧)
6- 设计代号 10:带安全阀;11:不带安全阀
7- 应用场合 空白:标准品;S016:塑机专用阀
8- P油路阻尼孔 PN:无阻尼;P10:1.0mm阻尼
9- T油路阻尼孔 T20:2.0mm阻尼;T15:1.5mm阻尼



最大压力

250

 bar
最大流量

2

 L/min
