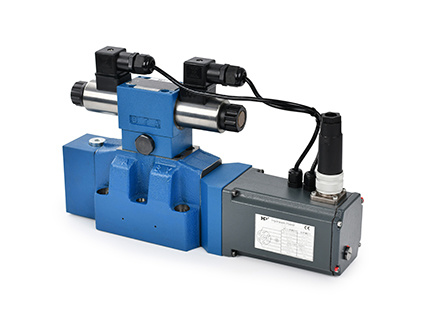

带位置反馈先导式比例电液阀

1.先导式控制二级比例换向阀,带主阀芯位移电反馈,主阀芯由弹簧对中;
2.可实现流量精准无级调节(无压力补偿)和方向控制;
3.导阀带中心螺纹的比例电磁铁,线圈可单独拆卸;
4..用于底板安装,安装面按统一国际标准ISO 4401;
5.放大板采用数位方式控制,卡阀和高温不会轻易烧坏放大板;
6.电控器为集成式,可与欧美同类产品互换使用;
产品描述

4WRKE

6

- C2

-125

A

- 10

- D24

- ET

- K31

- A1

-D3

-V

-**

1

  2

3

 4

 5

 6

 7

8

 9

 10

 11

 12

 13



1- 先导式带位移电反馈集成式放大板
2- 公称通径 10:10通径;16:16通径;25:25通径;
3- 滑柱机能 详见滑柱机能表
4- 公称流量 10通径 25:25L/min; 50:50L/min; 100:100L/min
                    16通径 125:125L/min; 200:200L/min
                    25通径 220:220L/min; 350:350L/min
5- 滑柱型式
6- 设计代号
7- 电源电压 D24:DC24V
8- 控制形式 空白:内控内泄;E:外控内泄;T:内控外泄;ET:外控外泄
9- 电气连接 空白:附放大器插头;K31:无
10- 控制指令 A1:指令值±10V;F1:指令4至20Ma
11- D3:带定减压阀
12- 密封材料 空白:丁腈橡胶;V:氟橡胶
13- 更多细节说明



最大压力315        bar
最大流量

10:170

16:460

25:870

 L/min
工作介质符合DIN51524标准的矿物油(HL、HLP),其他油液请咨询我公司   /

黏度推荐范围

20到380mm2/s(优先选择30至46mm2/s)   /
油液污染度
先导控制阀:最高污染等级按NAS1638 7级或ISO4406  18/16/13级
主阀:最高污染等级按NAS1638 9级或ISO4406  20/18/15级
 /
