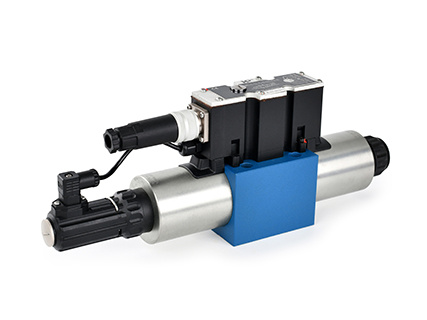

带位置反馈直动式比例换向阀
带位置反馈直动式比例换向阀
带位置反馈直动式比例换向阀
带位置反馈直动式比例换向阀

带位置反馈直动式比例换向阀

1.直控式比例换向阀，带位移电反馈，阀芯由弹簧对中； 2.可实现流量精准无级调节（无压力补偿）和方向控制； 3.带中心螺纹的比例电磁铁，线圈可单独拆卸； 4.用于底板安装，安装面按统一国际标准ISO 4401； 5.放大板采用数位方式控制，卡阀和高温不会轻易烧坏放大板； 6.电控器有外置式和集成式，可与欧美同类产品互换使用；

PDF下载

产品描述

4WRE

 E

6

- C2

-32

A

- 10

- D24

- K31

- A1

- V

- **

1

  2

3

 4

 5

 6

 7

8

 9

 10

 11

 12

1- 直动式带位移电反馈
2- 电控器 空白:外置式放大板;E:集成式放大板
3- 公称通径 6:6通径;10:10通径
4- 滑柱机能 详见滑柱机能表
5- 公称流量 6通径 08:8L/min; 16:16L/min; 32:32L/min
                   10通径 25:25L/min; 50:50L/min; 75:75L/min
6- 节流槽形式
7- 设计代号
8- 电源电压 空白:无(用于4WRE);D24:DC24V(用于4WREE)
9- 电气连接 4WRE 空白:附线圈插头(PG11)/位置传感器插头;K4:无
                   4WREE 空白:附放大器插头;K31:无
10- 控制指令 空白:用于4WRE;A1:指令值10V(用于4WREE);F1:指令值4至20mA(用于4WREE)
11- 密封材料 空白:丁腈橡胶;V:氟橡胶
12- 更多细节说明


最大压力 315        bar
最大流量 180     L/min
工作介质 符合DIN51524标准的矿物油(HL、HLP)，其他油液请咨询我公司  /

黏度推荐范围

 20到380mm2/s(优先选择30至46mm2/s)  /
油液污染度 最高污染等级按NAS1638 9级或ISO4406 20/18/15级  /
